商品描述

適用場所：
設備、儀器中配套使用

SP4-E1產品說明
SP4-E1主要在設備、儀器中配套使用，尤其是程序化任務的過程自動化。4通道同步，高強度塑料外殼，底板安裝和面板安裝兼容、RS485/RS232通訊控制。

SP4-E1產品特性
液量準確度：誤差≤1%(額定行程時)
液量準確度：重復性誤差≤0.5%(額定行程時)
額定行程(控制步數)：60mm(1000步)
線速度范圍：0.03mm/s-24mm/s
額定行程運行時間范圍：2.5s-2000s
控制分辨率：0.06mm(1步)
傳動結構：同步帶傳動
活塞 大驅動力：≥68N(4通道總和)
使用注射器規格：50μl、100μl、500μl、1ml、2.5ml、5ml
閥類型：兩位三通電磁閥
閥換位時間：≤100ms
液路材質：硼硅酸鹽玻璃、聚四氟乙烯、PEEK
液路 大承壓參考值：0.1Mpa(主要受電磁閥承壓能力限制)
管路接口：1/4''-28內螺紋接口
注射器接口：1/4''-28內螺紋接口
信號輸入：2路TTL電平信號輸入(驅動電流＞16mA)，用于控制靜態暫停指令后的重新啟動
信號輸出：3路OC門信號輸出，用于指示工作狀態
電磁閥驅動輸出：4路同步輸出，每路驅動能力DC 24V/200mA，用于驅動外部電磁閥
通訊接口：RS485/RS232可設置
通訊速率：9600bps/38400bps可設置
設備地址設置：BCD撥碼開關(0-E對應設備通訊地址：1-15)
設備參數設置：4位DIP撥碼開關(通訊接口、通訊速率等)
外形尺寸(長×寬×高)：140×167×261.5(mm)
適用電源：DC 24V/1.5安
工作環境溫度：15℃-40℃(主要受注射器中聚四氟乙烯材料的溫 度特性決定)
工作環境相對濕度：＜80%
重量：2.4kg
產品編號：050327A

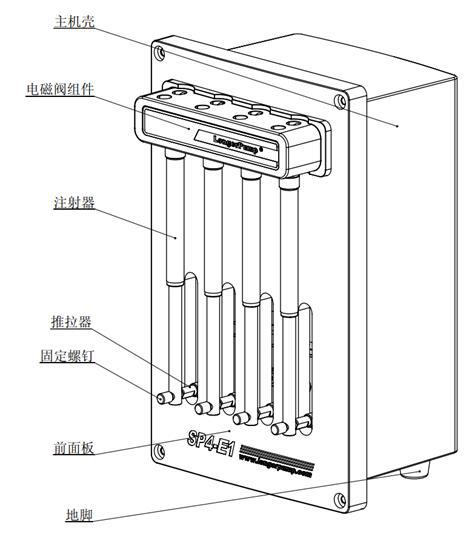

主要部件功能描述和圖解
